Chevrolet S-10 (1994-2004)

Explore Chevrolet S-10 fuse box diagrams in this practical guide that explains the electrical layout of the compact pickup’s later generation. In this article, we consider the second-generation Chevrolet S-10, produced from 1994 to 2004, and provide fuse box diagrams for Chevrolet (Chevy) S-10 models from 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 and 2004, along with details on the location of the fuse panels and the assignment of each fuse and relay (fuse layout).

Fuse Box Locations

Passenger Compartment

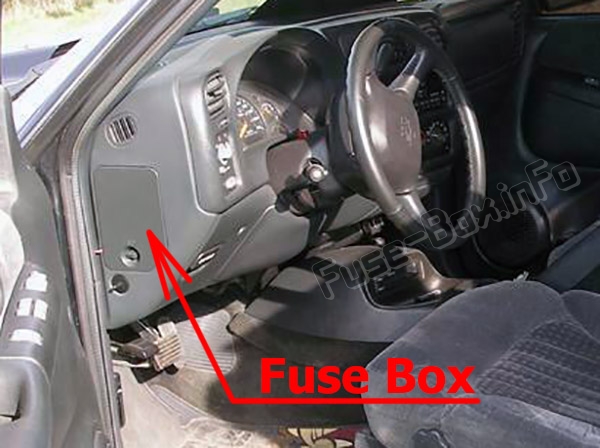

The fuse box is located on the driver’s side of the instrument panel, behind the cover.

The location of the fuses in the passenger compartment: Chevrolet S-10 (1994-2004)

Engine Compartment

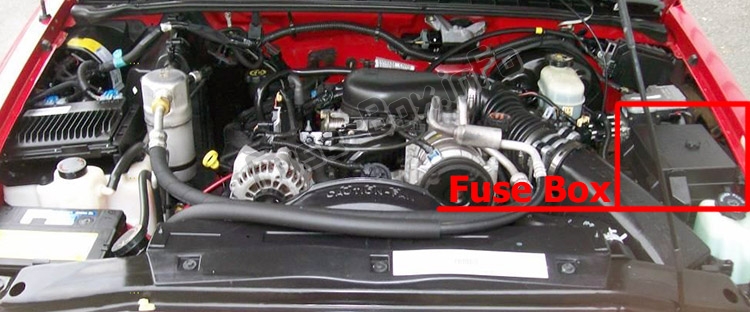

The location of the fuses in the engine compartment: Chevrolet S-10 (1994-2004)

Fuse Box Diagrams

1994, 1995, 1996, 1997

Passenger Compartment

Fuse Data
Full access is available to registered users — log in or register.
Log in or register

Assignment of the fuses in the Passenger Compartment (1994-1997)

Fuse Data
Full access is available to registered users — log in or register.
Log in or register

AmpsNo.Description
20A1Stoplamps, Hazard Lamps, Chime, Center High-Mounted Stoplamp Relay, Center High-Mounted Stoplamp
20A2Dome Lamps, Cargo Lamps, Visor Vanity Mirror, Cigarette Lighter, Inside Rearview Mirror Lamp, Overhead Console Lamps, Glove Box Lamp, Horns, Horn Relay, IP Courtesy Lamps, Power Outside Rearview Mirror, Lift-glass Release Motor, Illuminated Entry Module
20A3Parking Lamps, License Plate Lamps, Electric Shift Transfer Case Module, Underhood Lamp, Rear Wiper, Fog Lamp Relay, Door Switch Lamp, Ashtray Lamp, Headlamp Switch
10A4A/C Compressor Relay, Cluster Chime Module, DRL Relay Coil, Four-Wheel-Drive Indicator Lamp, DRL Module, Rear Defog Timer, Transfer Case Control Module Ignition, SIR Redundant Ignition, RKE Ignition, Fuel Sender Module
20A5Oxygen Sensor Heater, Exhaust Gas Recirculation, Cam Sensor, CANN. Purge, Canister Vent Solenoid, Mass Airflow Sensor, Cam Shaft Sensor
25A6Blower Motor, Temperature Door Motor, HI Blower Relay Coil
25A7Power Auxiliary Outlets, Assembly Line Diagnostic Link
30A8Rear Window Defogger
20A9PCM/VCM Battery, Fuel Pump
20A10PCM/VCM Ignition, Injectors, Crank Sensor, Coil Driver Module
20A11Radio, Inside Rearview Mirror Map Lamp, Overhead Console Reading Lamps, Rear Wiper, Rear Washer, Overhead Console Display
10A12Anti-Lock Braking System, VCM IGN-3
10A13Clock, Radio Battery, CD Player
10A14A/C Compressor Battery Feed
20A15Daytime Running Lamps, Fog Lamps, Fog Lamp Relay
15A16Turn Signals and Back-Up Lamps, Brake-Transmission Shift Interlock Solenoid
25A17Windshield Washer, Windshield Wiper Motor
20A19Electric Shift Transfer Case
10A20Crank Relay, Air Bag Module
10A22Air Bag Module
10A23Cluster Illumination, Radio Illumination, Heater Lamp, 4WD Illumination, Chime Module, Fog Lamp Illumination, Rear Wiper Switch Illumination, Rear Defogger Switch Illumination, Liftglass Release Switch Illumination, Overhead Console Illumination
10A24PRNDL Power, 4L60E Automatic Transmission
Circuit breaker ATOAPower Door Locks, Power Seat, Power Seat Lumbar, Remote Keyless Entry
Circuit breaker ATOBPower Windows, Sunroof Module/Motor

1998, 1999, 2000, 2001, 2002, 2003, 2004

Passenger Compartment

Fuse Data
Full access is available to registered users — log in or register.
Log in or register

Assignment of the fuses in the Passenger Compartment (1998-2004)

Fuse Data
Full access is available to registered users — log in or register.
Log in or register

AmpsNo.Description
15A2Cigarette Lighter, Data Link Connector
10A3Cruise Control, Body Controls TBC, Cruise Module, Cruise Switch
10A4Gages, Body Controls TBC, Instrument Panel Cluster, B+ Power
10A5Parking Lamps, Power Window Switch, TBC, Ashtray Lamp
2A6Steering wheel illum
10A7Headlamp Switch, Body Controls TBC, Headlamp Relay
10A8Courtesy Lamps, Inadvertent Power Relay
20A9HVAC Control Head
20A10Turn Signal
10A11Instrument Panel Cluster, Engine Controls
10A12Interior Illumination
20A13Auxiliary Power
15A14Power Locks
10A154WD Switch, Engine Control (VCM, PCM, Transmission)
15A16Supplemental Inflatable Restraint
25A17Front Wiper
2A18Steering Wheel, Radio Ignition
15A19Radio Battery
25A20Amplifier
10A21HVAC I, HVAC Control Head, HVAC Devices
10A22Anti-Lock Brakes
15A23Rear Wiper
10A24Radio, Ignition

Engine Compartment

Fuse Data
Full access is available to registered users — log in or register.
Log in or register

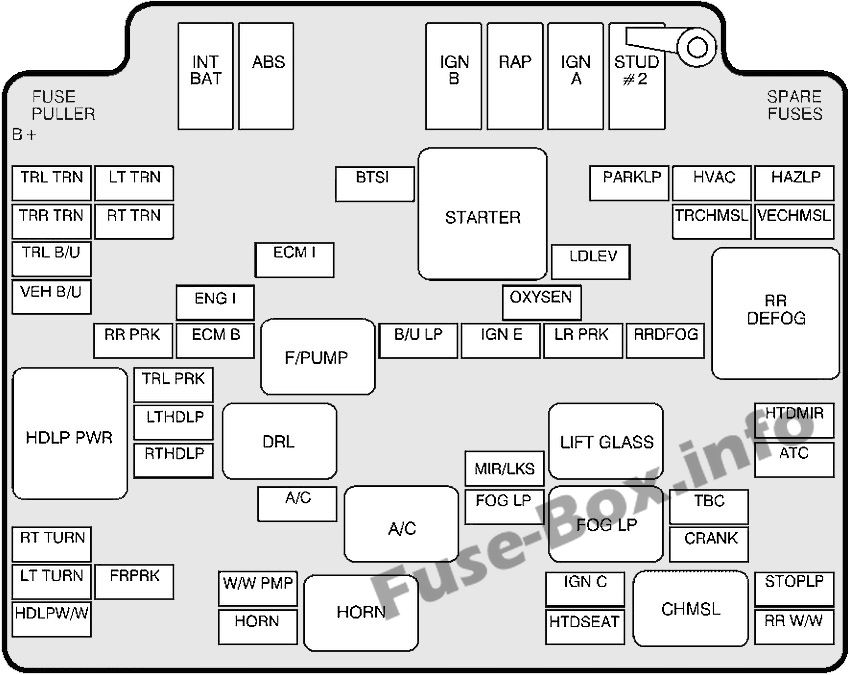

Assignment of the fuses and relay in the Engine Compartment (1998-2004)

Fuse Data
Full access is available to registered users — log in or register.
Log in or register

Short-CodeDescription
TRL TRN1998-2002: Not used
2003-2004: Trailer Left Turn
TRR TRN1998-2002: Not used
2003-2004: Trailer Right Turn
TRL B/U1998-2002: Not used
2003-2004: Trailer Back Up Lamps
VEH B/UVehicle Back-Up Lamps
HDLP PWRHeadlamp Power
RT TURNRight Turn Signal Front
LT TURNLeft Turn Signal Front
HDLP W/WNot Used
LT TRNLeft Turn Signal Rear
RT TRNRight Turn Signal Rear
RR PRKRight Rear Parking Lamps
TRL PRK1998-2002: Not used
2003-2004: Trailer Park Lamps
LT HDLPLeft Headlamp
RT HDLPRight Headlamp
F PRKFront Parking Lamp
INT BATInstrument Panel Fuse Block Feed
ENG 1Engine Sensor/Solenoid, MAP, CAM, PURGE, VENT
ECM BEngine Control Module Fuel Pump, Module, Oil Pressure
ABSAnti-Lock Brake System
ECM IEngine Control Module Injector
F/PUMPFuel Pump
DRLDaytime Running Lamps
A/CAir Conditioning
HORNHorn
W/W PMPNot Used
HORNHorn
BTSIAutomatic Transmission Shift Lock Control System
B/U LPBack Up Lamps
IGN BColumn Feed, IGN 2, 3, 4
STARTERStarter
RAPRetained Accessory Power
LD LEVNot Used
OXYGENOxygen Sensor
IGN EEngine
MIR/LKSMirrors, Door Locks
FOG LPFog Lamps
IGN AStarting and Charging Ignition 1
STUD #2Accessory Feeds, Electric Brake
PARKLPParking Lamps
LR PRKLeft Rear Parking Lamps
IGN CStarter Solenoid, Fuel Pump, PRNDL
HTDSEATHeated Seat
HVACHeating,Ventilation, Air Cooling System
TRCHMSL1998-2002: Not used
2003-2004: Trailer Center High Mount Stop Light
RRDFOG1998-2002: Not used
2003-2004: Rear Defogger
TBCTruck Body Computer
CRANKClutch Switch, NSBU Switch
CHMSLCenter High Mounted Stoplamp
HAZLPHazard Lamps
VECHMSLVehicle Center High-Mounted Stoplamp
RR DEFOGRear Defogger
HTDMIRHeated Mirrors
ATCTransfer Case (Four-Wheel Drive)
STOPLPStoplamps
RR W/W1998-2002: Not used
2003-2004: Rear Window Wiper
