Dodge Charger (2024-2026)

Explore Dodge Charger fuse box diagrams in this clear guide designed to help you understand the electrical layout of the newest generation. Here we cover the eighth-generation Dodge Charger (2024–present), also marketed as the Dodge Charger Daytona (Model Code: LB), and provide fuse diagrams for 2024, 2025 and 2026, along with the location of the fuse panels and the assignment of each fuse, giving you a straightforward reference for electrical troubleshooting.

Engine compartment

Fuse box location

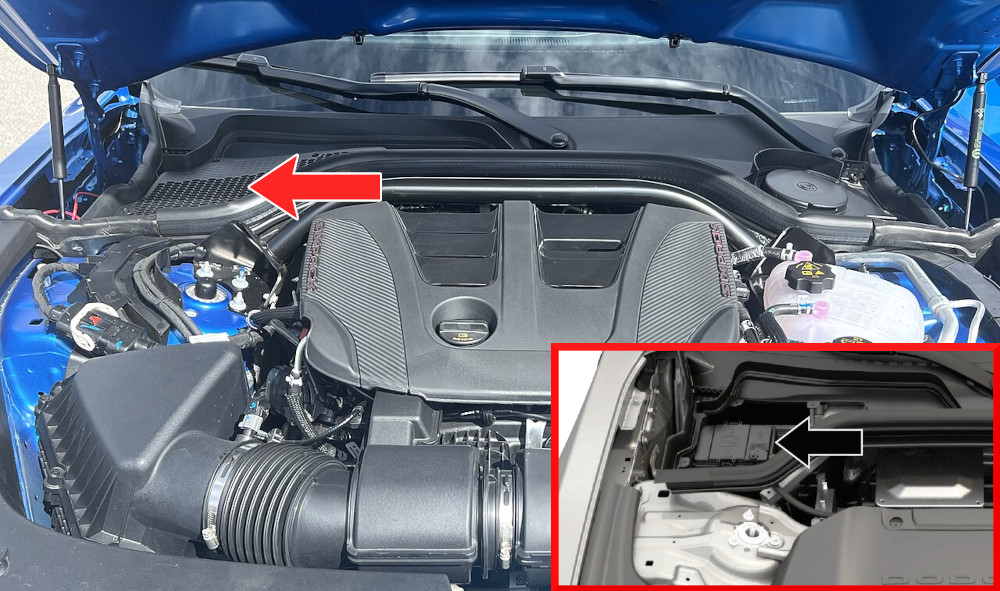

The Front Power Distribution Center is located in the engine compartment on the left side, positioned in the corner near the windshield when viewing the vehicle from the front. The easiest access point is from the front right wheel area.

Fuse box diagram

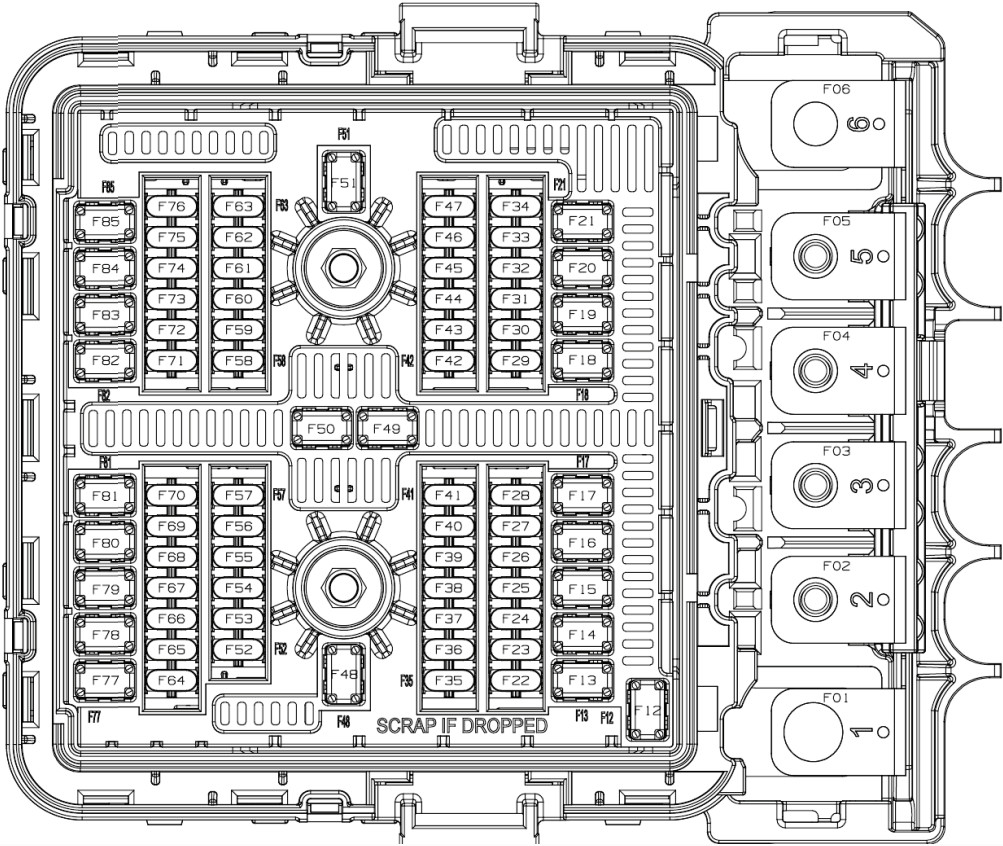

Assignment of fuses in the engine compartment

Fuse Data
Full access is available to registered users — log in or register.
Log in or register

No.TypeAmpsDescription
F13FMM/MCase30ABSM #2 VALVES
F14FMM/MCase50ABSM MOTOR
F15FMM/MCaseSpare
F16FMM/MCaseFUEL PUMP MTR 1
F17FMM/MCase30AELECTRIC OIL PUMP, EDM FRONT (800V) ELECTRIC OIL PUMP – EDM FRONT (400V)
F18FMM/MCase25AFUEL PUMP MTR 2
F19FMM/MCaseBSM VALVE
F20FMM/MCaseSpare
F21FMM/MCaseSpare
F22MICRO210APOWER CONTROL RELAY COIL
F23MICRO210AMOD_ECM
F24MICRO210AAUX HEATER PUMP
F25MICRO2ELECTRIC AC COMPRESSOR (NON-BEV) ELECTRIC AC COMPRESSOR (BEV) / ELECTRIC EXPANSION VALVE (EEXV)
F26MICRO220ASLM FEED_LT
F27MICRO2Spare
F28MICRO210ACOOLANT PROPORTIONING VALVE, HTL & LTR BYPASS VALVE
F29MICRO2Spare
F30MICRO210AKEYLESS IGNITION NODE MODULE, RADIO FREQUENCY HUB (RFHM) / ELECTRIC PARK BRAKE (EPB) SWITCH
F31MICRO2Spare
F32MICRO2Spare
F33MICRO25AELECTRIC COOLANT HEATER
F34MICRO220AHORN
F35MICRO2PECP, (BEV) (POWER ELECTRONICS COOLANT PUMP)
F36MICRO2Spare
F37MICRO2BATTERY COOLANT PUMP, (BEV) (BCP)
F38MICRO2Spare
F39MICRO210AELECTRIC POWER STEERING, (EPS) #1
F40MICRO220AELECTRIC POWER STEERING, (EPS) #2 / BRAKE SYSTEM MODULE (BSM) #2 / ESCL / MOD IAIR SUSPENSION / SWITCHABLE ENGINE MOUNT #1 & #2
F41MICRO210AENGINE CONTROL MODULE, (ECM) / TRANSMISSION CONTROL MODULE (TCM) / ECC (HVAC) BLOWER RELAY COIL / BSM #1 / ELSD / MOD_SLM
F42MICRO210ALONG RANGE RADAR FRONT
F43MICRO2Spare
F44MICRO2Spare
F45MICRO220AADCM (BEV)
F46MICRO210ADAMPING CONTROL MODULE
F47MICRO2Spare
F48FMM/MCaseSpare
F49FMM/MCase30AFRONT WINDSHIELD DEFROST
F50FMM/MCase40AECC, (HVAC) BLOWER
F51FMM/MCaseSpare
F52MICRO210AENGINE CONTROL MODULE, (ECM)
F53MICRO220ARADIO (CMCM) Ativar O W
F54MICRO220ASLM FEED_RT
F55MICRO2Spare
F56MICRO2Spare
F57MICRO2Spare
F58MICRO210APORT DIAGNOSTICS
F59MICRO215APOLICE SPOT LAMP_LT
F60MICRO215ALTR COOLANT PUMP, (GAS) (B+) / DRIVER MOTOR POWER INVERTER (DMPI) FEED (B1 & B2) (BEV) PECP-2 (B+)
F60MICRO220ALTR COOLANT PUMP, (GAS) (B+) / DRIVER MOTOR POWER INVERTER (DMPI) FEED (B1 & B2) (BEV) PECP-2 (B+)
F61MICRO25AMID RANGE RADAR REAR L&R, MID RANGE RADAR FRONT L&R
F62MICRO230AMOD IAIR SUSPENSION VALVES
F63MICRO210ASTEERING COLUMN CONTROL MODULE
F64MICRO210AOUTSIDE HEAT EXCHANG EXPANSION VALVE MODULE
F65MICRO27.5AHEATED WASHER NOZZLE
F66MICRO215AACTIVE SWAY BAR SYSTEM, (ASBS) / ELECTRONIC STEERING COLUMN LOCK (ESCL) / GRILL / BADGE LAMP
F67MICRO215AINSTRUMENT PANEL CLUSTER, (IPC)
F68MICRO220ATRANSMISSION CONTROL MODULE, (TCM)
F69MICRO210AMOD_DCSD, HANDSFREE LIFTGATE MODULE / UCI + USB PORT / HUMIDITY AND RAIN LIGHT SENSOR (HRLS) / ACT_COOLANT_VALVE-LCVM/MAP TRACKING MODULE (MIM) / ACTIVE GRILL SHUTTER (AGS)
F70MICRO2Spare
F71MICRO2Spare
F72MICRO210AADCAM
F73MICRO215APOLICE SPOT LAMP_RT
F74MICRO215ASURGE SOLENOID, OIL_LEVEL_SENSOR SOL_MAKE_UP_AIR_VALVE, SOL_OBD_BYPASS, 02 HEATER #1-#4
F75MICRO225AENGINE CONTROL MODULE, (ECM) / ACT_SHORT_RUNNER_VALVE
F76MICRO220AFUEL INJECTORS, IGNITION COILS / IGNITION COIL CAPACITORS/MOD_ISCM/ COIL_ON_PLUG*6
F77FMM/MCaseSpare
F78FMM/MCase50AMOD AIR SUSPENSION
F79FMM/MCase30AREAR DEFROSTER (EBL)
F80FMM/MCase40ABCM FEED 4
F81FMM/MCase20AMOD_ECM (GAS)
F82FMM/MCase30AFRT WIPER FUSE
F83FMM/MCase50ABCM FEED 1
F84FMM/MCase30ADRIVE TRAIN CONTROL MODULE (DTCM)
F85FMM/MCase50ABSM PUMP

Luggage compartment

Fuse box location

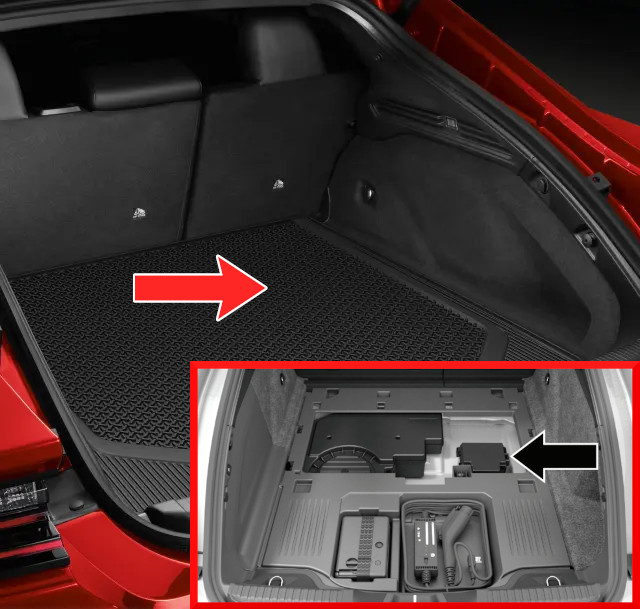

Located in the trunk, beneath the spare-tire access panel.

Fuse box diagram

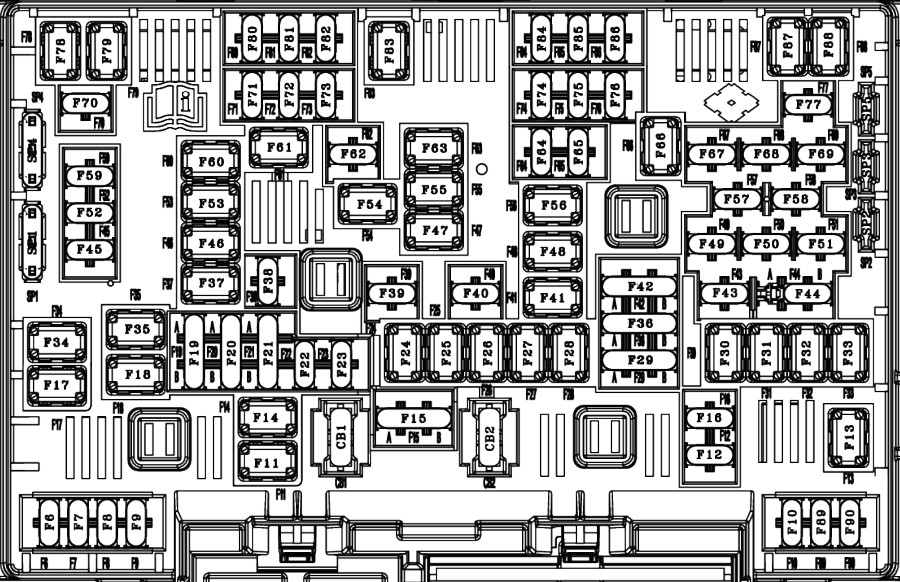

Assignment of fuses in the luggage compartment

Fuse Data
Full access is available to registered users — log in or register.
Log in or register

No.TypeAmpsDescription
F06MICRO2Spare
F07MICRO2Spare
F08MICRO2Spare
F09MICRO2Spare
F10MICRO2Spare
F11FMM/MCase50AMod_BCM Feed #2
F12MICRO25AIntelligent Battery Sensor (IBS)
F13FMM/MCaseSpare
F14FMM/MCase20AMod Door MUX_Passenger Rear or Smart Motor
F15AMICRO310AIntelligent Event Base Lighting Module / Animation Lighting Taillamp / Occupant Restraint Controller (ORC)
F15BMICRO310AIntelligent Event Base Lighting Module / Animation Lighting Taillamp / Occupant Restraint Controller (ORC)
F16FMM/MCase10AIDCM 800V / IDCM 400V
F17FMM/MCaseSpare
F18FMM/MCase20A400V (BEV): Electric Oil Pump – EDM Rear
F19AMICRO310AEVCU-2 Feed #2 (BEV) / Rear Window Switches / HVAC Ctrl Front / ICS Switch Bank / Upper Switch Bank (ASBM#2) / Digital TV Japan / Overhead Console Sunshade
F19BMICRO310AEVCU-2 Feed #2 (BEV) / Rear Window Switches / HVAC Ctrl Front / ICS Switch Bank / Upper Switch Bank (ASBM#2) / Digital TV Japan / Overhead Console Sunshade
F20AMICRO310AElectric Drive Motor Feed #1 Front (BEV) / Electric Drive Motor Feed #2 Front (BEV)
F20BMICRO310AElectric Drive Motor Feed #1 Front (BEV) / Electric Drive Motor Feed #2 Front (BEV)
F21AMICRO310AElectric Drive Motor Feed #1 – Rear HVIL Main Power Feed / HVIL Redundant Power Feed
F21BMICRO310AElectric Drive Motor Feed #1 – Rear HVIL Main Power Feed / HVIL Redundant Power Feed
F22MICRO2Spare
F23MICRO210AMod_CVPAM / CVADAS
F24FMM/MCaseSpare
F25FMM/MCaseSpare
F26FMM/MCase20AElectric Drive Motor Feed #2 – Rear (BEV Only)
F27FMM/MCaseSpare
F28FMM/MCaseSpare
F29AMICRO315AIPC / DTCM / DASM / EVCU-2 / HVAC Ctrl Front / Front Axle Disconnect (FAD) / Wheel End Disconnect (400 BEV only)
F29BMICRO315AIPC / DTCM / DASM / EVCU-2 / HVAC Ctrl Front / Front Axle Disconnect (FAD) / Wheel End Disconnect (400 BEV only)
F30FMM/MCase30AMod_Memory / Power Seat – Passenger Front
F31FMM/MCaseSpare
F32FMM/MCaseSpare
F33FMM/MCaseSpare
F34MICRO230AElectronic Limited Slip Differential (ELSD) Rear #1
F35FMM/MCaseSpare
F36AMICRO310AL2 Driver Alert Lighting / ADAS E-Stop / BEV: EVCU-2 / Quiet Vehicle Pedestrian Module (QVPM)
F36BMICRO310AL2 Driver Alert Lighting / ADAS E-Stop / BEV: EVCU-2 / Quiet Vehicle Pedestrian Module (QVPM)
F37FMM/MCase30ATrailer Tow Electric Brake (Aftermarket)
F38MICRO210AAutomatic Gearbox Shifter Module (AGSM)
F39MICRO220AFront Passenger Seat Heater Module
F40MICRO230AAudio Amplifier #1A
F41FMM/MCase30AMod Door MUX_Driver
F42AMICRO3Spare
F42BMICRO3Spare
F43MICRO230AAmplifier – Sound Generator #1A
F44AMICRO320A12V Power Outlet – Cargo Area (IGN) / Console Bin
F44BMICRO320A12V Power Outlet – Cargo Area (IGN) / Console Bin
F45MICRO215AWireless Charging Pad (Front Console) / ICS Switch Bank Rear
F46FMM/MCase30AMod Memory / Power Seat – Driver Front
F47FMM/MCase20AEVCU-2 Feed #3
F48FMM/MCase30AMod Door MUX_Passenger
F49MICRO230AAmplifier – Sound Generator #1B
F50MICRO210AOccupant Restraint Controller (ORC)
F51MICRO210ACharge Port Indicator / Electric AC Compressor (IOD) / Battery Charge Indicator
F52MICRO210AAnimation Lighting Rear Left
F53FMM/MCase20AEVCU-2 Feed #4
F54FMM/MCase20AMod Door MUX_Driver Rear or Smart Motor
F55FMM/MCase25ATrailer Tow Module #2
F56FMM/MCase30ASunroof
F57MICRO220AHaptic Lane Feedback / Occupant Classification Module / Trailer Tow Module / Headlight Leveling Motor / Security Gateway / Parktronics
F58MICRO215ABattery Pack Control Module (BPCM)
F59MICRO215ATelematics Box Module / Vehicle Theft Module / Gateway Security / Alarm Siren / Ultrasonic Alarm Module
F60FMM/MCaseSpare
F61FMM/MCase30ATrailer Tow Receptacle Fuse B+
F62MICRO220ASeat Heater Front (Driver)
F63FMM/MCase25ATrailer Tow Module #1
F64MICRO25ANFC Door Handle #2
F68MICRO215AInside Rear-View Mirror / Dual-Pane Sunroof / DTV China/Japan / Console Ports
F69MICRO215ALumbar Support – Driver & Passenger
F70MICRO210AEVCU-2 Feed #1
F71MICRO215ABattery Pack Control Module (BPCM)
F72MICRO210AHeated Seat Switch – Rear Right & Rear Left
F73MICRO215APort_UCL2 / CVPM / Night Vision Module / Driver Monitoring System (DMS)
F74MICRO230AAudio Amplifier #1B
F75MICRO25ANFC Door Handle #3
F76MICRO25ANFC Door Handle #4
F77MICRO220AMod_CRSM (Rear Heated Seat Right)
F78FMM/MCase40AMod_BCM Feed #3
F79FMM/MCaseSpare
F80MICRO210APF: APM – 800V
F81MICRO215AFront Passenger Display Module / USB Ports / Rear Window Switches / HVAC Ctrl Front / Switch Bank
F82MICRO215AComfort Steering Wheel Surface
F83FMM/MCaseSpare
F84MICRO215AMid-Range Sensor Rear Left / Rear Right
F85MICRO215AUWB Sensor (1–7)
F86MICRO25ANFC Door Handle #1
F87FMM/MCaseSpare
F88FMM/MCase30AMod_SPAAK
