Lincoln Nautilus (2024-2026)

Looking for Lincoln Nautilus fuse box diagrams? This article covers the second-generation Lincoln Nautilus (Model Code: CDX707), available from 2024, and includes fuse box diagrams for Lincoln Nautilus 2024, 2025 and 2026, along with details about the location of the fuse panels inside the vehicle and a clear explanation of the assignment of each fuse (fuse layout).

Engine Compartment

Fuse Box Location

Fuse panel is located in the engine compartment on the driver side.

Fuse Box Diagram

Fuses

Assignment of the fuses in the engine compartment

Fuse Data
Full access is available to registered users — log in or register.
Log in or register

No.AmpsDescription
130ASupply line body control module ignition 1.
230ASupply line body control module ignition 2.
340ASupply line body control module permanent power.
460AAnti-lock brake system power 1.
Electronic stability program power 1.
740AAnti-lock brake system power 2.
Electronic stability program power 2.
145AHybrid drive controller permanent power (hybrid).
1515APowertrain control module.
1615AExhaust gas sensors.
Fuel system.
1715AAir conditioning clutch.
Grille shutter.
1820AExhaust gas sensors downstream.
2140A2024: Electric coolant heater 3.
2230A2024: Smart headlamp – right.

2025-2026: Smart headlamp – right.
Tail lamp – right.
2330A2024: Smart headlamp – left.

2025-2026: Smart headlamp – left.
Tail lamp – left.
2430AEngine starter motor.
2620AFuel pump.
2720A2024: Cargo area power outlet.
2025-2026: Power point 1.
2820A2024: Center console power outlet.
Front console power outlet.

2025-2026: Power point 2.
2920A2025-2026: Power point 3.
305A/10A2024-2025: USB smart charging type A.
High mount camera.

2026: MCM.
3130AWindshield wiper motor.
325AWindshield rain sensor.
3360A2024: Electric coolant heater 2.
3640ASupply line body control module permanent power.
4120A2024-2025: Running board – right.
4240ATrailer tow module.
4320AInterior fuse box supply.
4630ASecond row captain chairs control.
4815AAudio amplifier 1.
4910A2024: Anti-lock brake system ignition supply.
Electronic stability program ignition supply.
Brakes ignition supply.

2025-2026: Electronic stability power.
5010APowertrain control module ignition.
5110AInterior air quality sensor.
5440ARear window heater.
5840A2024: Electric coolant heater 1.
6240AFront cooling pack blower motor.
695AElectric steering assist ignition supply.
7010AOn board diagnostic port power.
7320ARear wiper motor.
7815A2024-2025: Heated windscreen wiper park area.
795ASmart headlamp control module.
8015AHeated steering wheel.
8210AHybrid drive controller active power (hybrid).
8415AEngine fuel injectors power.
8610A/20A2024: Headlamp leveling motors.
2025-2026: Advanced driver assistance system.
9015ARear window washer.
9510AHybrid drive system control module (hybrid).
1015A/10AUSB charging port 3 (console dual port – right).
1025A/10AUSB charging port 3 (console dual port – left).
10310AUSB smart dedicated charging port 3 (console).
10525AHybrid transmission oil pump.
10730AMoonroof control module.
11020A2024-2025: Running board – left.
11130ASecond row seat electric fold.
13715A/30AAudio amplifier 2.
13860ADigital sound processor. Amplifier.
14610ATraction battery control module (hybrid).
1595AHigh voltage/12V transformer (hybrid).
1685A2024: Traction battery switch low voltage service disconnect (hybrid).

2025-2026: Traction battery switch low voltage service disconnect (hybrid).
Acoustic vehicle alerting system (hybrid).
16910AE-Drive electronics coolant pump (hybrid).
17010A2024: Traction battery coolant pump (hybrid).
Acoustic vehicle alerting system (hybrid).

2025-2026: Traction battery coolant pump (hybrid).
18040AAll wheel drive control module.

Passenger Compartment

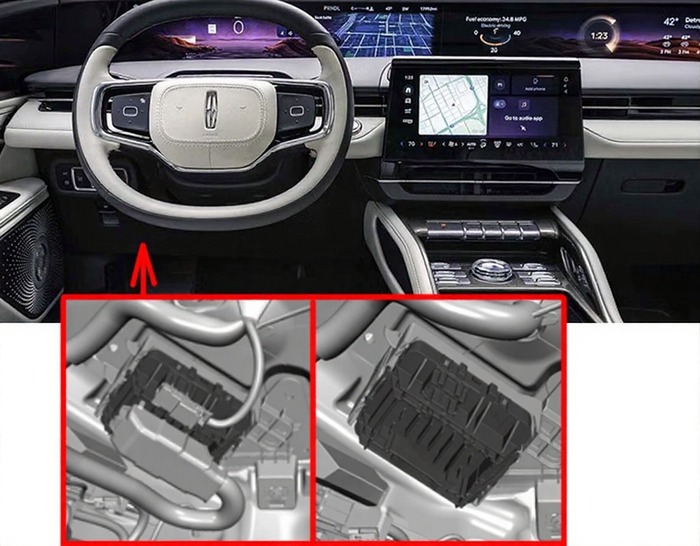

Fuse Box Location

Fuse panel is located in the passenger compartment on the driver side under the steering wheel.

The fuse box can be removed by releasing the tabs on either side. Exercise caution when moving the release tabs outward enough to release the detent.

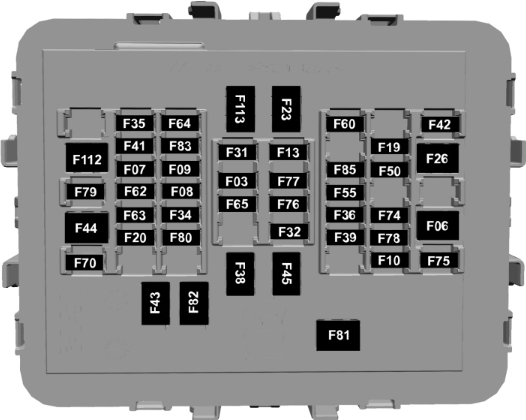

Fuse Box Diagram

Fuses

Assignment of the fuses in the passenger compartment instrument panel

Fuse Data
Full access is available to registered users — log in or register.
Log in or register

No.AmpsDescription
37.5ASeat control switch.
Wireless accessory control module.
630ADriver seat climate control.
77.5AGear shift module.
87.5ATelematics control module.
95A2024-2025: Interior anti-theft alarm sensor.
Rear seat heater control module.

2026: AUX module.
Rear seat heater control module.
1010ADriver seat massage.
137.5ASteering column module.
197.5ABluetooth connectivity module.
205AExterior lights switch.
2330ADriver door control module.
2630APassenger door control module.
317.5A2024-2025: A/C control unit.
2026: ECG.
3220AVoice control unit.
Center display.
3420AMultifunction display 2.
355AElectronic toll collection module 1.
365AElectronic toll collection module – ignition.
Interior air particulate sensor.
3840AHigh voltage power outlet / DC/AC inverter.
395AHands-free power liftgate.
4120AMultifunction display 3.
4210AKeyless start remote key receiver.
4330APower liftgate.
4430ADriver power seat.
4530APassenger power seat.
5010ALeft multi-contour seat control.
555AElectrochromatic rearview mirror.
6010AMoonroof control module.
6220ADriver power door latch.
6320APassenger power door latch.
6420ARight rear power door latch.
6520ALeft rear power door latch.
7020A2024-2025: Advanced driver assistance module.
7510ARear multi-contour seat 2.
767.5ADriver status monitor.
7720ARadio control unit.
7810AA/C vents control.
7910AMultifunction display 1.
805ADigital scent module.
8120APassenger door control module 2.
8220ADriver door control module 2.
835ADriver keypad.
8410A2024-2025: Rear electric multi-contour seat.
855AAll wheel drive ignition power.
11230ALeft rear power seat.
11330ARight rear power seat.
