Access Nissan X-Trail fuse box diagrams for 2007–2013 models with fuse locations, panel layouts, and detailed fuse and relay assignment information. This article covers the second-generation Nissan X-Trail (Model Code: T31) , available from 2007 to 2013 , and includes fuse box diagrams for Nissan X-Trail 2007, 2008, 2009, 2010, 2011, 2012 and 2013 , along with details about the location of the fuse panels inside the vehicle and a clear explanation of the assignment of each fuse and relay (fuse layout).
NEED A REPLACEMENT?
Looking for the right fuse or relay?
Search common fuse types, fuse kits and relay options for your vehicle.
Find Fuses & Relays
→
Engine Compartment
Fuse Box Location

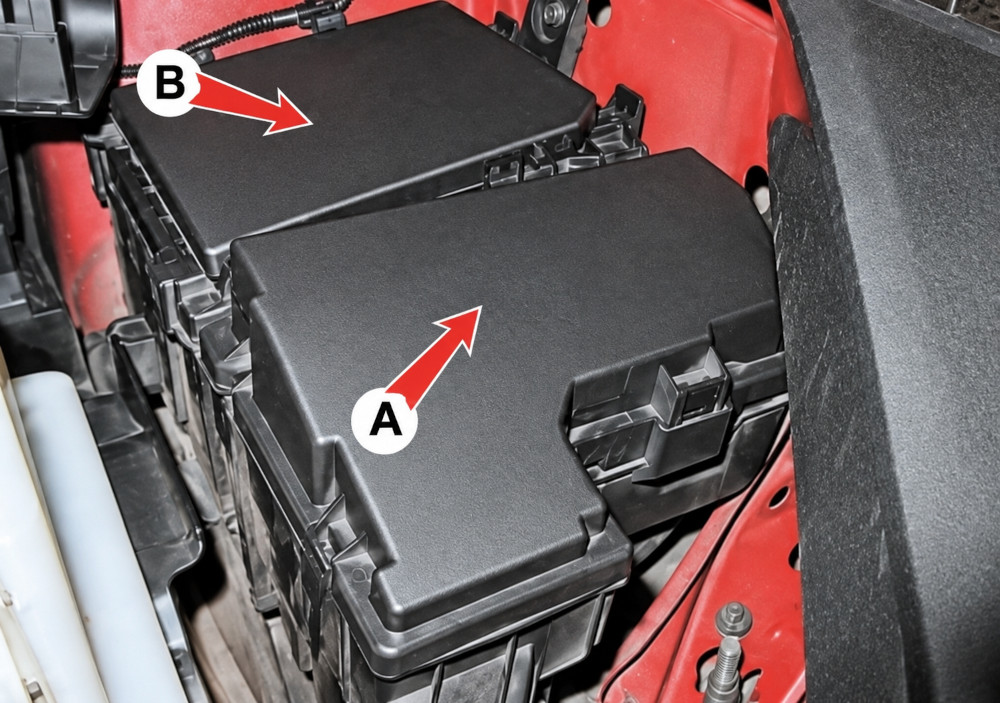

There are two fuse boxes in the engine compartment, located on the driver’s side beside the battery. To reach them, remove the air duct pipe.
Fuse Box Diagram (A) Type 1
Fuses

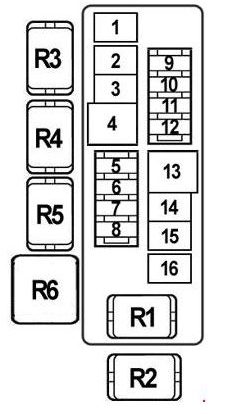

Assignment of the fuses in the Engine Compartment fuse box A (Type 1)
Fuse Data
Full access is available to registered users — log in or register.
Log in or register
No. Amps Description 1 40A / 50A ABS, ESPwithout ESP: 40Awith ESP: 50A 2 30A ABS, ESP 3 30A Headlight washer 4 60A Electric power steering 5 10A Sound signal generator 6 10A Daytime running lights 7 10A Turbocharger cooling pump 8 20A Seat heating 9 10A Transmission control unit 10 30A Additional heater 11 30A Additional heater 12 15A Audio system 13 40A Engine cooling fan 2 14 40A Ignition lock 15 40A Engine cooling fan 1 16 50A Glass lifter control unit, body control unit
This content requires JavaScript and a valid membership to view.
Relays
Assignment of the relays in the Engine Compartment fuse box A (Type 1)
Fuse Data
Full access is available to registered users — log in or register.
Log in or register
No. Description R1 Horn relay R2 Cooling fan relay (high speed) R3 Daytime Running Light Relay (Europe) , Horn Relay R4 Headlight washer relay (petrol) Heater relay (diesel) R5 Cooling fan relay (low speed) R6 Brake light relay (petrol) Heater relay (diesel)
This content requires JavaScript and a valid membership to view.
Fuse Box Diagram (A) Type 2
Fuses

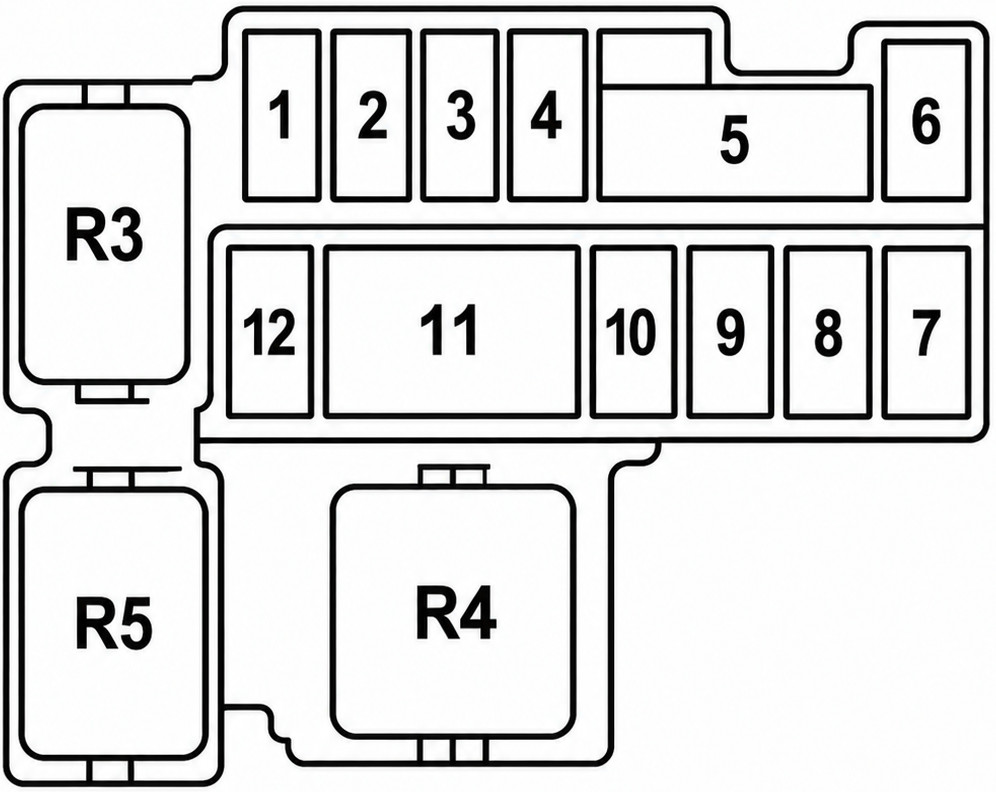

Assignment of the fuses in the Engine Compartment fuse box A (Type 2)
Fuse Data
Full access is available to registered users — log in or register.
Log in or register
No. Amps Description 1 20A Air cooler turbine (turbodiesel) 2 10A Transmission operating mode switch block (vehicles with four-wheel drive) 3 10A Generator 4 10A Sound signal 5 60A / 30A Electric power steering, headlight washer pump, ABS system 6 40A ABS system, stability control system 7 30A Electric cabin heater (for a car with a diesel engine) 8 30A Electric heater of salon 9 30A Electric heater of salon 10 — Reserve 11 50A / 30A / 40A Engine cooling fan, ignition 12 40A Control unit for electrical equipment of the passenger compartment
This content requires JavaScript and a valid membership to view.
Relays
Assignment of the relays in the Engine Compartment fuse box A (Type 2)
Fuse Data
Full access is available to registered users — log in or register.
Log in or register
No. Description R3 Horn relay R4 Engine cooling fan relay R5 Headlight washer pump relay
This content requires JavaScript and a valid membership to view.
Fuse Box Diagram (B) Type 1
Fuses

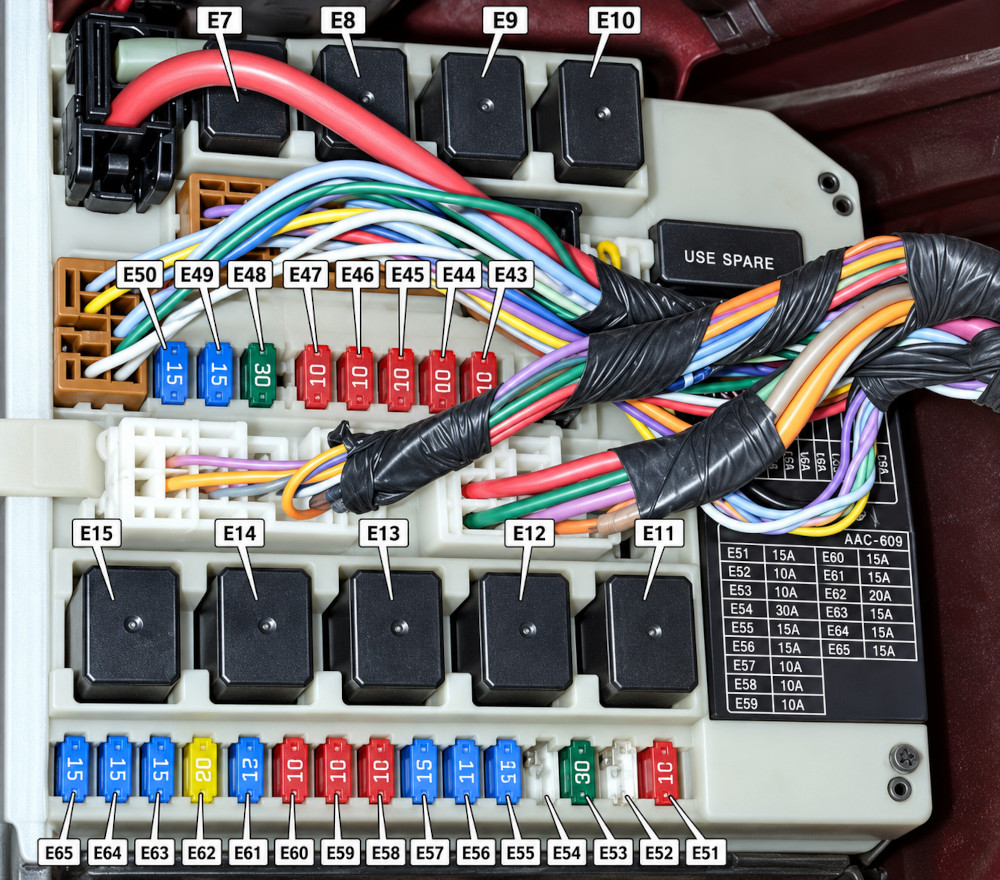

Assignment of the fuses in the Engine Compartment fuse box B (Type 1)
Fuse Data
Full access is available to registered users — log in or register.
Log in or register
No. Amps Description E41 — Reserve E42 — Reserve E43 10A H / LAMP HI RH – high beam (right headlamp) E44 10A H / LAMP HI LH – high beam (left block headlamp) E45 10A TAIL LAMP – side lighting E46 10A ILLUMINATION – backlight E47 — Reserve E48 20A FR WIPER – front wiper E49 10A H / LP LH – low beam (left headlamp unit) E50 10A H / LP RH – low beam (right headlamp) E51 10A A / C COMP – A / C Compressor Clutch E52 — Reserve E53 30A SPARE FUSE – spare fuse E54 — Reserve E55 15A RR DEF – electric heating of side mirrors and rear window E56 15A RR DEF – electric heating of side mirrors and rear window E57 15A FUEL PUMP – fuel pump E58 10A A / TECU – automatic transmission operating mode sensor, starter relay (winding) E59 10A ABS ECU – Anti Lock System (ABS) E60 10A REVERSE LAMP – reversing lights E61 15A ETC – electronic engine control unit (ECU) E62 15A EGI – electronic engine control unit (ECU), ignition coils E63 20A 02 SENSOR – diagnostic oxygen concentration sensor E64 15A INJECTOR – injectors E65 15A FR FOG LAMP – front fog lamps
This content requires JavaScript and a valid membership to view.
Relays
Assignment of the relays in the Engine Compartment fuse box B (Type 1)
Fuse Data
Full access is available to registered users — log in or register.
Log in or register
No. Description E7 FRONT FOG – Front fog lamp relay E8 HEAD LAMP LOW – low beam relay E9 ECM – relay of the electronic engine control unit (ECU) E10 WINDOW DEFOGGER – relay for heated rear window and outside mirrors E11 START – starter relay E12 COOLING FAN 3 – cooling fan relay 3 E13 COOLING FAN 2 – cooling fan relay 2 E14 COOLING FAN 1 – cooling fan relay 1 E15 IGN – ignition relay
This content requires JavaScript and a valid membership to view.
Fuse Box Diagram (B) Type 2
Fuses

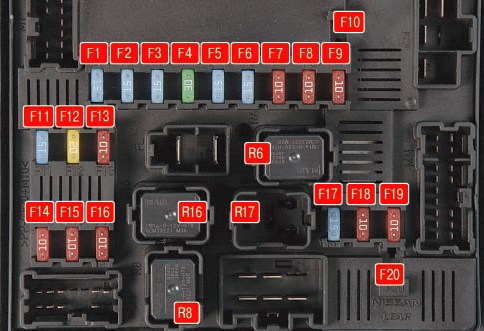

Assignment of the fuses in the Engine Compartment fuse box B (Type 2)
Fuse Data
Full access is available to registered users — log in or register.
Log in or register
No. Amps Description F1 15A Glass heater F2 15A Glass heater F3 15A Fog lights F4 30A Windshield wiper F5 15A Low beam lamp, right headlight F6 15A Low beam lamp, left headlight F7 10A High beam lamp, right headlight F8 10A Headlamp high beam lamp, left F9 10A Side light bulbs F10 — Reserve F11 15A Transmission control F12 20A Engine control unit F13 10A A / C Compressor F14 10A Reversing lamps F15 10A Gearbox F16 10A Engine management system F17 15A Fuel pump F18 10A Power system (fuel injectors) F19 10A Hydro electronic unit ABS F20 — Reserve
This content requires JavaScript and a valid membership to view.
Relays
Assignment of the relays in the Engine Compartment fuse box B (Type 2)
Fuse Data
Full access is available to registered users — log in or register.
Log in or register
No. Description R6 Ignition system relay R8 Tailgate glass heater relay R16 Engine cooling fan low speed relay I R17 Engine cooling fan II high speed relay
This content requires JavaScript and a valid membership to view.
Engine Compartment (Battery)
Fuse Box Location

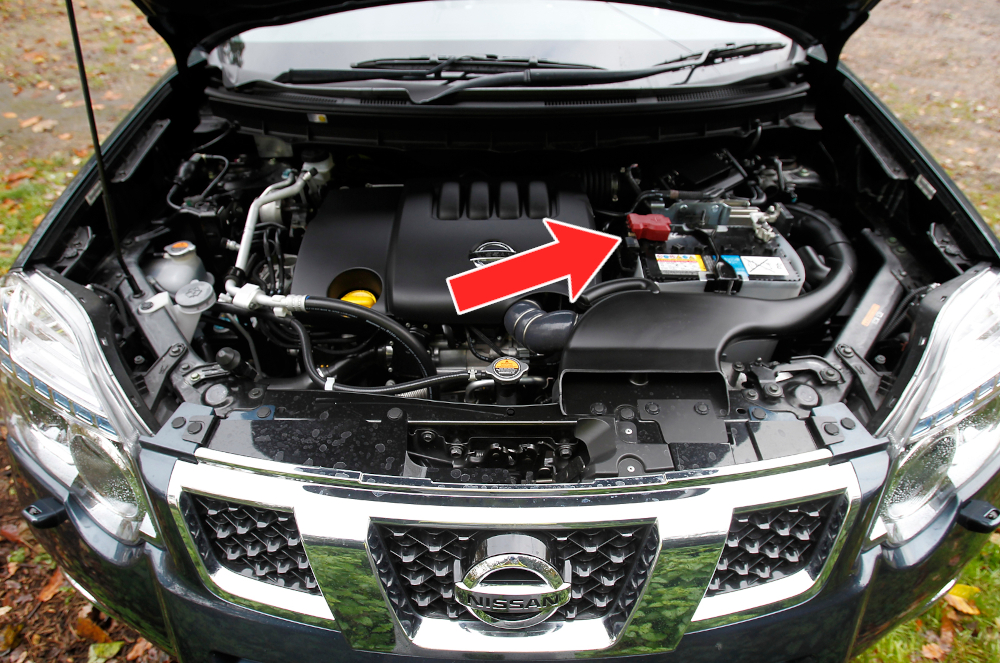

The fuse box is situated in the engine compartment at the main battery’s positive (+) terminal.
Fuse Box Diagram
High-Voltage Fuses

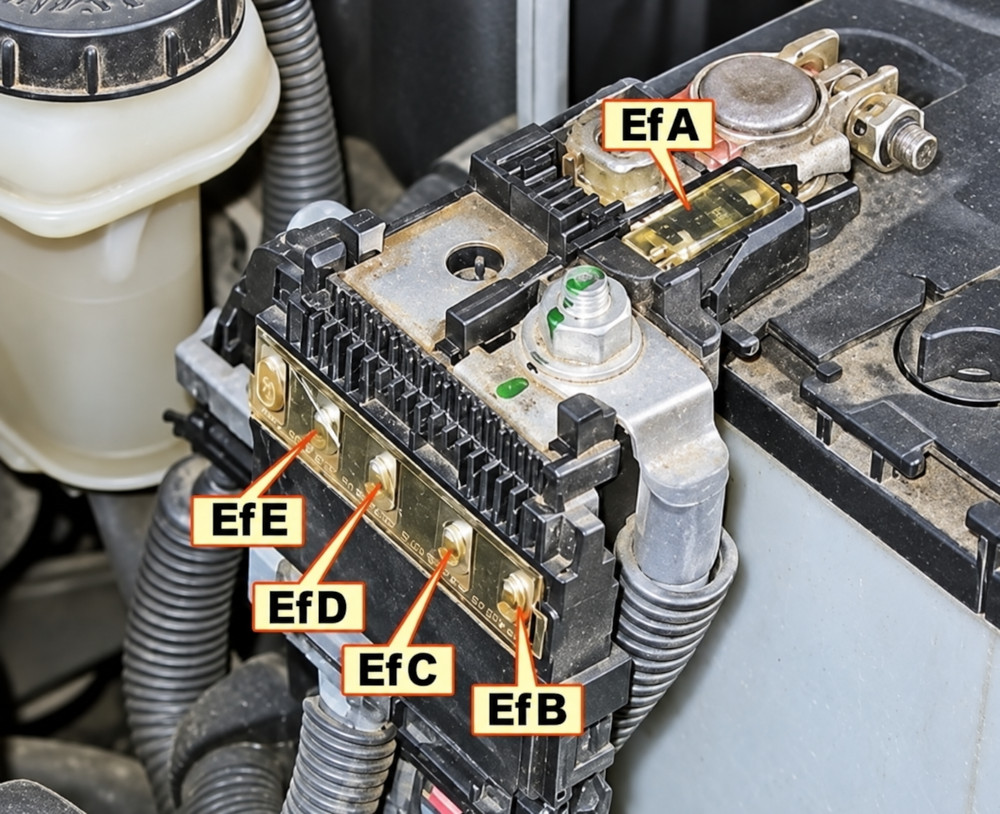

Assignment of the high-voltage fuses in the Engine Compartment on the battery
Fuse Data
Full access is available to registered users — log in or register.
Log in or register
No. Amps Description EfA 250A / 140A Alternator, EBfB and EBfC fuse circuits EfB 100A Engine compartment fuse block EfC 100A Lighting, air conditioning EfD 80A / 100A Ignition relay, engine compartment fuse circuit EfE 80A / 100A Engine Compartment Fuse Block EfN 60A Glow plug control unit
This content requires JavaScript and a valid membership to view.
Passenger Compartment
Fuse Box Location

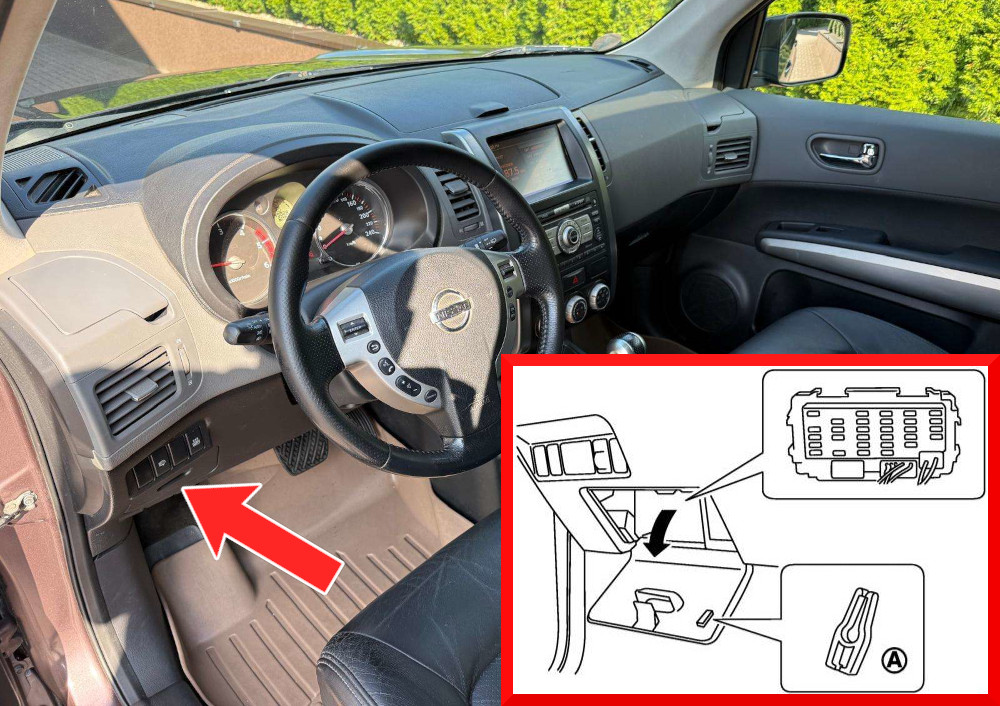

Fuse box is located on the dashboard on the driver side left from the steering wheel under the lid.

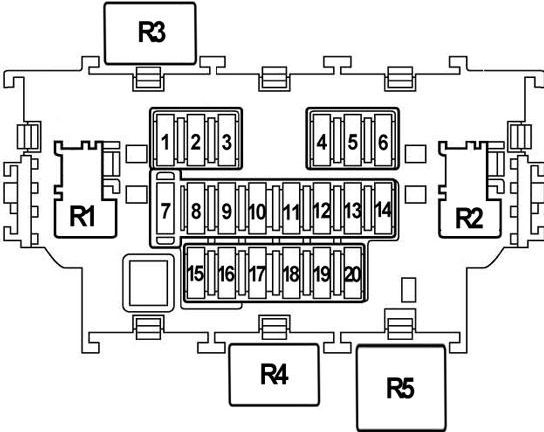

Fuse Box Diagram (Type 1)
Fuses
Assignment of the fuses in the Passenger Compartment (Type 1)
Fuse Data
Full access is available to registered users — log in or register.
Log in or register
No. Amps Description 1 10A Power mirrors, audio system 2 10A Sockets 3 15A Cigarette lighter 4 — Not Used 5 15A Air conditioner fan 6 15A Air conditioner fan 7 10A System without key access 8 15A Additional headlights 9 10A Four-wheel drive control unit 10 10A Stop lights 11 10A Interior lighting 12 10A Instrument cluster 13 10A Body control module (BCM) 14 10A Audio system 15 10A Heated mirrors 16 20A Audio system 17 10A Washer glass pump 18 10A Instrument cluster 19 10A Airbags 20 10A Diagnostic connector, engine control unit, headlight range control
This content requires JavaScript and a valid membership to view.
Relays
Assignment of the relays in the Passenger Compartment (Type 1)
Fuse Data
Full access is available to registered users — log in or register.
Log in or register
No. Description R1 Relay additional equipment R2 Air conditioner fan relay R3 Additional headlights relay R4 Seat heating relay R5 Additional headlights relay
This content requires JavaScript and a valid membership to view.
Fuse Box Diagram (Type 2)
Fuses

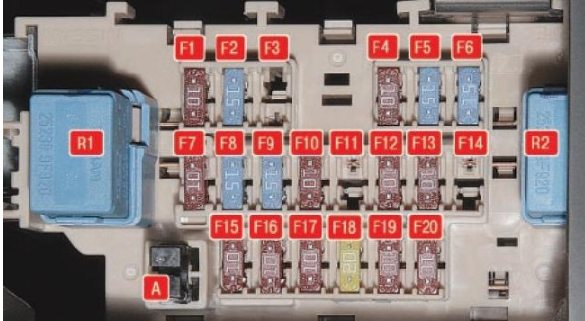

Assignment of the fuses in the Passenger Compartment (Type 2)
Fuse Data
Full access is available to registered users — log in or register.
Log in or register
No. Amps Description F1 10A Audio system, electric drive of exterior mirrors F2 15A Front socket (cigarette lighter) F3 15A Cigarette lighter F4 10A Air conditioning, electric cabin heater F5 15A Heater motor F6 15A Heater motor F7 10A Optional equipment F8 15A CVT sensors (mechanical gearbox) F9 15A Audio system F10 10A Brake lights F11 — Reserve F12 10A Control unit for electrical equipment of the passenger compartment F13 10A Electrical equipment F14 15A Rear socket (if installed) F15 10A Heated mirrors F16 10A Control unit for electrical equipment of the passenger compartment F17 15A Electrical equipment F18 20A Motor windshield wiper gear F19 10A SRS airbags F20 10A Heated seats
This content requires JavaScript and a valid membership to view.
Relays
Assignment of the relays in the Passenger Compartment (Type 2)
Fuse Data
Full access is available to registered users — log in or register.
Log in or register
No. Description R1 Relay additional equipment of salon R2 Heater fan relay
This content requires JavaScript and a valid membership to view.
